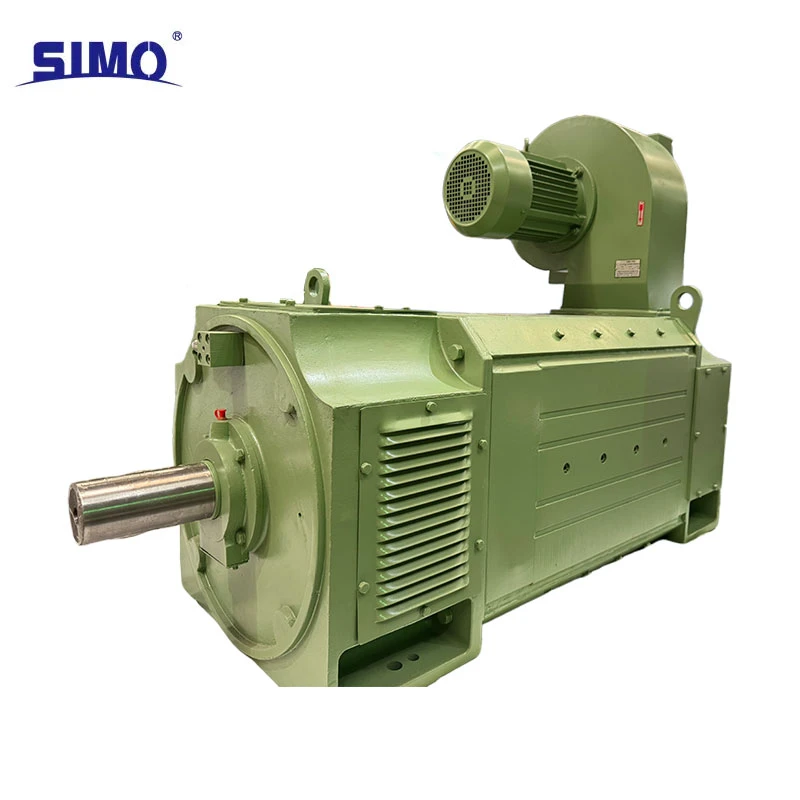

Mutur DC torque għoli Z4-280-31(IC 06)

Disinn mekkaniku

Il-qafas huwa mibni minn folja tal-azzar iwweldjat b'tappijiet tat-tarf tal-ħadid duttili, li jipprovdi riġidità għolja u reżistenza eċċellenti għall-vibrazzjoni u l-abbiltà li jiflaħ tagħbijiet ta 'xokk ta' torque għoli. Id-daqs standard tal-installazzjoni huwa - orizzontali IMB3 b'appoġġi, li jippermetti sostituzzjoni diretta ta 'muturi DC tal-istess speċifikazzjonijiet mingħajr ma tinbidel il-bażi tal-immuntar.

Tkessiħ u protezzjoni

Mgħammar b'sistema ta 'tkessiħ IC06, li tikkonsisti minn fann sfurzat indipendenti u apparat li jkessaħ l-arja, li jiżgura dissipazzjoni effiċjenti tas-sħana permezz tal-iskambju tas-sħana ta' arja sħuna u kiesħa, b'effiċjenza tliet darbiet ogħla mit-tkessiħ naturali. Is-serje kollha tal-muturi għandha klassi ta 'protezzjoni bażika ta' IP21S, adattata għal ambjenti industrijali fit-trab u niedja. Il-kaxxa tad-distribuzzjoni prinċipali għandha disinn issiġillat bi blokka terminali ta 'l-art indipendenti mibnija biex tiżgura s-sigurtà ta' wajers DC ta 'vultaġġ għoli.

Sistema elettromanjetika u ta' swiċċjar

L-istator għandu disinn estern ta 'immuntar għall-istampa, huwa mibni minn folji ta' l-azzar tas-silikon b'telf baxx u għandu koljaturi iżolati tal-Klassi F. Ir-rotor huwa mimli bil-pressjoni tal-vakwu (VPI) għal umdità eċċezzjonali u reżistenza għax-xokk, il-kapaċità li jiflaħ xokk ta 'vultaġġ nominali 1.2 darbiet u ħajja tal-korona sa 20 000 sigħat. Ir-rotor għandu struttura laminata, u l-koljaturi jużaw wajers tal-fidda-liga tar-ram, li għandhom konduttività għolja u ġenerazzjoni ta 'sħana baxxa.

1. Prestazzjoni eċċellenti ta 'kontroll tal-veloċità

Jappoġġja kontroll tal-veloċità bla pass bla xkiel minn 5% sa 100%, b'firxa ta 'kontroll tal-veloċità li tiddgħajjef sa 1:2 u preċiżjoni tal-kontroll tal-veloċità fi ħdan ± 0.5%, li hija adattata għal xenarji ta' kontroll ta 'veloċità ta' preċiżjoni għolja bħal rolling mills u magni li jagħmlu l-karta. It-torque tal-bidu jista 'jilħaq 2.5 darbiet it-torque nominali, faċilment isuq tagħbijiet inerzjali kbar, filwaqt li l-kurrent tal-bidu huwa kkontrollat ​​fi żmien 1.5 darbiet il-kurrent nominali, u jnaqqas l-impatt fuq il-grilja.

2. Prestazzjoni affidabbli u durabbli

L-insulazzjoni tal-Klassi F flimkien mas-sistema ta 'tkessiħ IC618 effiċjenti ħafna b'riżerva ta' sħana biżżejjed tiżgura tħaddim stabbli fit-tul f'kundizzjonijiet minn -15 grad sa 40 grad u f'altitudni ta 'Inqas minn jew ugwali għal 1000 m. Id-disinn ottimizzat tas-sistema tal-iswiċċjar inaqqas ix-xedd tal-pinzell b'20%, jestendi l-ħajja tal-iswiċċ b'aktar minn 5 snin, inaqqas il-frekwenza u l-ispejjeż tal-manutenzjoni.

3. Adattabbli ħafna

Il-vultaġġ nominali jkopri 440 V u 660 V DC, li jippermettilu li jintuża biex isuq rolling mills, vinċijiet, magni tal-iffurmar tal-injezzjoni u tagħmir ieħor. Użat ħafna fil-metallurġija, minjieri, polpa-industrija tal-karta, bini tal-vapuri u industriji oħra. Encoders fakultattivi, takoġeneraturi, u apparat ieħor ta 'feedback jistgħu jiġu miżjuda biex jipprovdu kontroll ta' ċirku magħluq u jissodisfaw ir-rekwiżiti ta 'kontroll tal-veloċità ta' preċiżjoni għolja.

4. Sigurtà u konformità għolja

Konformi bis-sħiħ mal-istandards nazzjonali u ċċertifikat minn sistema ta 'kwalità ISO9001, għandu prestazzjoni elettrika stabbli u l-ebda distorsjoni armonika. Id-disinn issiġillat tal-kaxxa tad-distribuzzjoni ta 'vultaġġ għoli u s-sistema ta' protezzjoni b'ħafna saffi effettivament jipprevjenu tnixxija DC u arcing, li jissodisfa r-rekwiżiti ta 'sikurezza ta' operazzjonijiet industrijali ta 'vultaġġ għoli.
