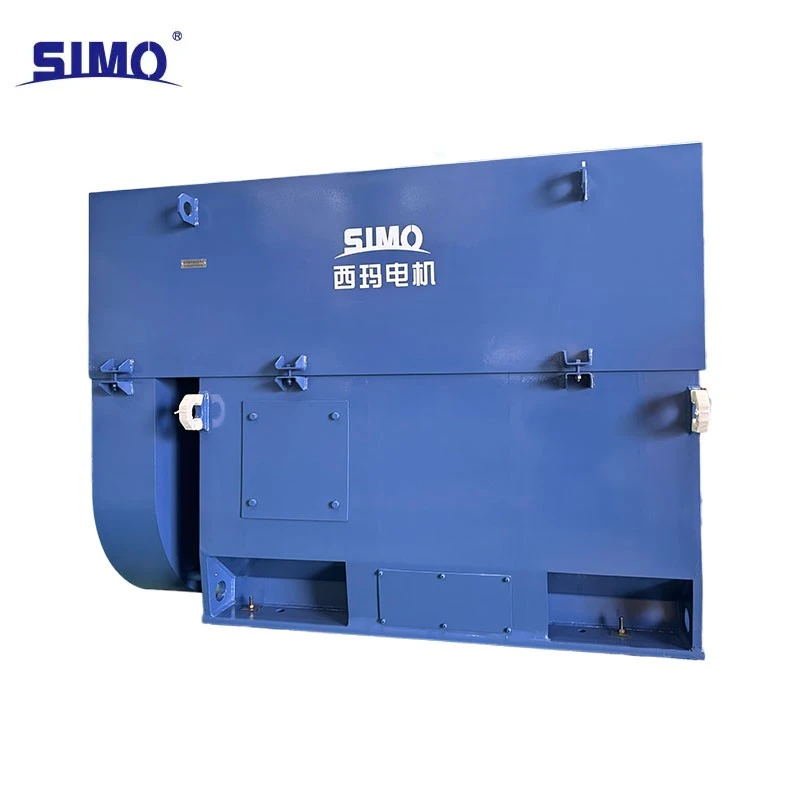

Muturi elettriċi asinkroniċi bi tliet fażijiet YXKK355-4-250KW-10KW (IP55, IC611)

Jintuża bażi ta 'kaxxa tal-azzar iwweldjati, li tipprovdi riġidità għolja, piż baxx u reżistenza eċċellenti għall-vibrazzjoni. L-għoli taċ-ċentru tal-bażi huwa 355mm, in-nuqqas huwa installazzjoni orizzontali IMB3 b'appoġġi. Il-bearings jistgħu jkunu jew rolling jew jiżżerżqu. Il-berings tal-irrumblar huma mgħammra b'apparat kontinwu ta 'provvista ta' żejt u drenaġġ, filwaqt li berings li jiżżerżqu jużaw lubrikant kompost, li jissimplifika l-manutenzjoni u jipprovdi protezzjoni mtejba.

Huwa mutur mhux sinkroniku bi tliet fażijiet b'rotor ta 'gaġġa ta' l-iskojjattlu. Ir-rotor huwa magħmul prinċipalment minn vireg tar-ram (aluminju fondut mhux obbligatorju), iwweldjat b'mod preċiż u slotted, li jiżgura prestazzjoni stabbli. L-istator għandu disinn estern ta 'press-fit flimkien ma' stralċ armoniċi baxxi u kunjardi ta 'slot manjetiċi biex jitnaqqas it-telf. Is-sistema ta 'insulazzjoni tal-Klassi F hija ttrattata b'teknoloġija VPI biex tipprovdi reżistenza għall-umdità u għall-impatt, adattata għal ambjenti ta' vultaġġ għoli ta '6kV u 10kV, u tista' tiflaħ żidiet ta 'frekwenza għolja.

Is-sistema tat-tkessiħ bl-arja IC611 tintuża. Il-kombinazzjoni tal-fann tottimizza l-mogħdija tal-ventilazzjoni, li tirriżulta f'dissipazzjoni effiċjenti tas-sħana, konsum baxx ta 'enerġija u storbju baxx, u tiżgura li ż-żieda fit-temperatura tissodisfa l-istandards taċ-ċiklu tad-dazju S1. Grad ta 'protezzjoni IP55, adattat għal kundizzjonijiet operattivi ħarxa; Installazzjoni tal-kaxxa tad-distribuzzjoni prinċipali aġġustabbli u d-direzzjoni tal-wajer li deħlin, terminali ta 'l-ert indipendenti mibni biex jiżguraw is-sigurtà tal-wajers ta' vultaġġ għoli.

Il-kisba tal-effiċjenza tal-enerġija tal-Livell 2 b'disinn elettromanjetiku ottimizzat permezz ta' simulazzjoni tal-elementi finiti tirriżulta f'telf ta' 20% inqas meta mqabbel ma 'muturi konvenzjonali ta' vultaġġ għoli u 20% iffrankar annwali tal-enerġija akbar mill-effiċjenza tal-enerġija tal-Livell 3. L-istralċ armoniċi baxxi u s-sistemi ta 'ventilazzjoni ottimizzati jtejbu l-effiċjenza enerġetika, u jwasslu għal iffrankar sinifikanti ta' enerġija fit-tul, li jagħmluha adattata għal proġetti effiċjenti fl-enerġija u b'impatt soċjali.

L-insulazzjoni tal-Klassi F flimkien ma 'dissipazzjoni xjentifika tas-sħana u riżerva termali kbira tiżgura tħaddim stabbli f'altitudni ta' Inqas minn jew ugwali għal 1000 m u temperaturi minn -15 grad sa 40 grad. Ipproċessar ta 'preċiżjoni għolja, vibrazzjoni u storbju baxxi, rotor tal-vireg tar-ram u proċessi ta' wweldjar affidabbli jiżguraw startjar, waqfien u tħaddim mingħajr problemi taħt kundizzjonijiet ta 'vultaġġ għoli, li jiżguraw ħajja twila ta' servizz.

Adattabbli għal vultaġġ għoli ta '6KV u 10KV u frekwenza ta' 50Hz, jista 'jsuq varjetà ta' tagħmir għal skopijiet ġenerali, u huwa użat ħafna fil-minjieri, petrokimiċi u industriji oħra. Id-dimensjonijiet tal-immuntar standardizzati jiżguraw interkambjabbiltà għolja. Il-manutenzjoni tal-bearing bla waqfien u d-disinn tal-kaxxa tal-junction aġġustabbli jnaqqsu b'mod sinifikanti l-ħin tal-manutenzjoni u jbaxxu l-ispejjeż operattivi.

Konformi ma 'bosta standards nazzjonali u IEC, u ċċertifikati ISO9001, għandu prestazzjoni elettrika stabbli mingħajr distorsjoni armonika u huwa sigur għall-grilja. Il-kaxxa tad-distribuzzjoni ta 'vultaġġ għoli ssiġillata, l-ert indipendenti u s-sistema ta' protezzjoni f'diversi livelli effettivament jipprevjenu t-tnixxija u l-ark, u jissodisfaw ir-rekwiżiti ta 'sikurezza ta' tagħmir ta 'vultaġġ għoli fl-industrija tal-minjieri.
